[求助]比例減壓閥出現不定時振動

 各位高工，麻煩幫忙分析一下可能的原因
      最近遇到一個這樣的情況：一個液壓系統使用插裝式比例減壓閥，插在一疊加塊里，一個站有2個這種閥。出現的情況 為：閥與油缸之間的管路不定時出現明顯震動，壓力也出現了波動。后來把比例閥插頭拔掉，用圓棒頂著電磁鐵的閥芯，明顯能感覺到減壓閥芯的高頻振動。但這個振動可能是今天有，第二天就沒有了，也可能過幾天又發生了。不定時?？偣?個站，12個這種閥，大約有5-6個閥出現過這種情況。
下面是客戶對現場情況 的一些描述：
1、這個系統是間歇工作制的泵站，做動力源，電機帶定量泵，系統一個壓力開關控制電機啟停，達到16MPa電機停止，低到12MPa時，電機啟動；主路一個10L的蓄能器做為輔助動力源；電機幾分鐘會啟動一次，每次運行幾秒鐘。
2、這個機床分別主軸卡盤和副主軸卡盤，各有一個比例閥控制壓力，壓力使用范圍1～4MPa；兩個卡盤油缸都有泄漏量，加一起最大泄漏量0.8L/min。
3、再就有些別的執行機構，跟這比例閥也不相關。
4、這兩天我去觀察時，機床的液壓機構都沒有動作，現場在給機床打精度?？ūP機構都是給的2Mpa保持夾緊狀態沒動。
5、然后就出現有的膠管抖動，還有1個手摸膠管感覺震的手麻的感覺。其余的膠管摸著既不抖動，也不手麻，只有在電機運行那幾秒鐘時摸著膠管感覺有手麻的感覺。
6、主要是有一個現象是就是有出現前一天膠管抖動的，過一天去看又不抖了；前一天不抖的，過一天有抖的…

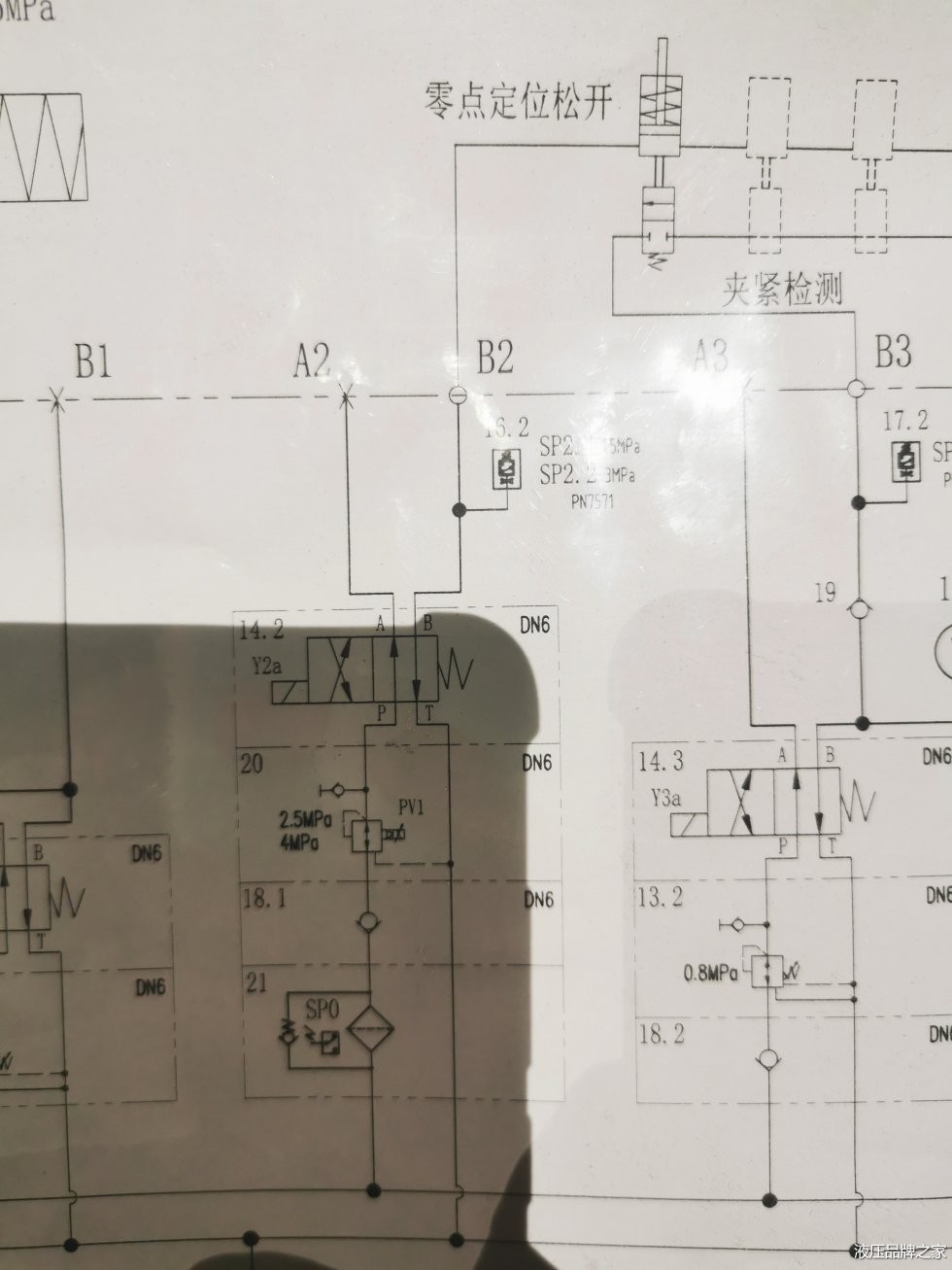

看圖紙，20#是比例減壓閥，是你說的閥。
比例減壓閥后面的閥16.2，是壓力繼電器，達到設定值發信號，表示夾緊？
可能是這個數值設置不當，同時卡盤缸泄漏，壓力不穩。
16.2不達設定值，比例閥則自動增加數值，達到就停止。因此出現了頻繁加壓，就會出現震動。

說完問題，沒影了？

cnsdwsm：看圖紙，20#是比例減壓閥，是你說的閥。
比例減壓閥后面的閥16.2，是壓力繼電器，達到設定值發信號，表示夾緊？
可能是這個數值設置不當，同時卡盤缸泄漏，壓力不穩。
16.2不達設定值，比例閥則自動增加數值，達到就停止。因此出現了頻繁加壓，...回到原帖

開始也擔心是比例閥放大器有情況，后來把電磁鐵插頭拔了，用圓棍捅那個電磁鐵閥芯，進行壓力設定，也是能感覺 到明顯 的高頻振動，這樣是不是說明與放大器及壓力開關等均沒有關系了

cnsdwsm：說完問題，沒影了？回到原帖

不好意思，上周一直在現場調試一個液壓站，未及時登陸網站

cnsdwsm：看圖紙，20#是比例減壓閥，是你說的閥。
比例減壓閥后面的閥16.2，是壓力繼電器，達到設定值發信號，表示夾緊？
可能是這個數值設置不當，同時卡盤缸泄漏，壓力不穩。
16.2不達設定值，比例閥則自動增加數值，達到就停止。因此出現了頻繁加壓，...回到原帖

卡盤是有泄漏，不過是固定的泄漏，從開始就有，就是有點理解，沒有電磁鐵了，閥芯也振動，這是哪里來的力量讓它在動呢

圍觀一下

現在國產的也挺厲害

說完問題，沒影了？

后續怎么處理的？

14.2不要采用滑閥結構，會減少內泄

圍觀一下，學習學習
