[供應]MDTools在油路塊設計中的應用

樓主^#

更多發布于：2019-12-23 15:42

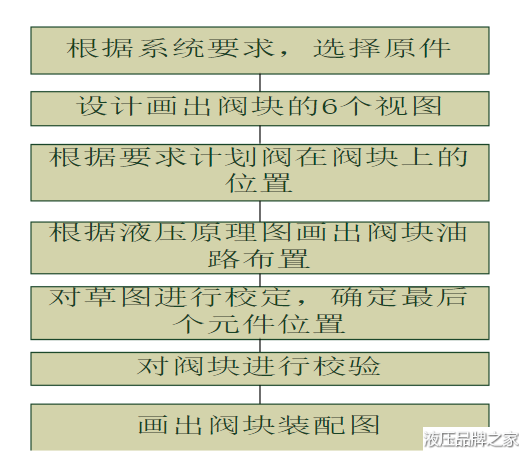

傳統液壓閥塊的一般設計步驟：


MDTools軟件簡介：
MDTools是一款由 VEST 公司設計的三維液壓集成塊設計軟件（DDSoft）。在 SolidWorks環境下進行設計，檢查，并生成相關的文檔。MDTools通過一個專業的文件生成，包括自動標注尺寸，生產加工圖表等，使得原先復雜的集成設計變得既快捷又容易，還能避免錯誤的發生。MDTools還可以使用有效的孔腔連接特性輕易地連接兩個孔腔?？浊涣鲝讲捎貌噬幋a方式使集成塊內部及其連接設計更加可視化。在設計出產品及真正加工之前，若出現差錯，設計檢查能使你及時地修正錯誤。加工圖指令使你自動獲取集成塊的孔腔加工數據，創建加工圖，并把它嵌插在二維圖中。
MDTools軟件在液壓閥塊設計中的運用


在某鋼廠粗軋系統液壓改造線路中實際油路有如圖2所示的液壓回路，所用的閥種類較多，數量較大。其設計要求如下：
（1）油路P、T口都必須布置在閥塊底部；
（2） 4個換向閥都采用板式連接，前都必須布置在閥塊的頂面；
（3）測壓接頭必須布置在前端面；
（4）其它閥不可布置在閥塊的底部；
（5）閥塊整體重量不超過500kg。
從要求可以得出，液壓閥塊內含為數眾多的、形態尺寸各異的光孔、螺紋孔等，而且只有運用三維幾何造型軟件MDTools建造閥塊孔道體系的實體模型，才能夠最充分地表現它復雜的內、外立體形狀，從不同的角度和在任意的剖面上，自動生成多個視圖和剖面圖，自動判斷任意空間上的點是在實體模型的外部還是內部，以便于設計者形象地進行孔系干涉校驗。根據要求在MDTools軟件中設計液壓閥塊，具體步驟如下：
（1）根據油路要求選擇各閥，確定各閥的結構尺寸，并預估閥塊的尺寸，在MDTools軟件中，直接輸入閥塊長寬高尺寸值，即可得到閥塊的外形實體，省去了畫液壓閥塊的6個視圖工作。
（2）根據要求在閥塊實體上，確定各閥的安裝面及布置閥的位置和走油路（打工藝孔），在這一步過程中，設計人員所選閥的閥孔可以直接從自帶的庫中選取，并可以清晰的從MDTools軟件實體模型中直觀地反映出油路走向。閥塊中油路之間的距離、深度都可以從圖中表達出來，有效地避免了各油孔之間的相互干涉。

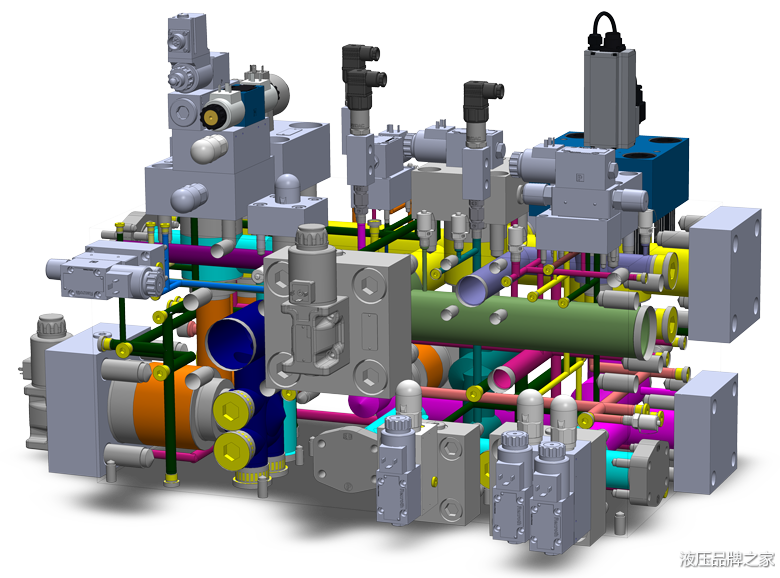

（3）針對原理圖，在實體上核對閥的位置和工藝孔的深度、位置、大小。由于MDTools有方便的三維視角，可以從各個不同的側面查看閥塊上工藝孔的定位尺寸和定型尺寸，以及油路的干涉問題。如果發現問題可以及時修改，而且很容易進行重繪。真正做到了所見即所得的效果。最后形成的實體如圖3所示，可以滿足廠家對閥塊的要求。


（4）在修改正確后，利用MDTools軟件的三維視圖生成二維視圖功能，快速、方便的完成該油路液壓閥塊的設計任務。而且可以在該軟件中修改不合習慣的尺寸。
從以上步驟可以看出，采用MDTools軟件有幾個優點：
（1）采用三維MDTools軟件進行設計，使形體轉換為可視、可分析、可修改、可進一步模擬加工的實體模型，以便設計人員能盡可能在設計階段發現問題，從而能夠擺脫繁重的繪圖工作，把主要精力放在對功能結構、液壓原理等方面的分析和思考上，保證設計質量，提高設計的效率，避免產生廢品。
（2）可以對實體模型進行不同視角的觀察，使閥體孔系的正確性檢查變得直觀可靠，對裝配體進行干涉檢查，提高一次性設計的成功率。
（3）設計人員能夠輕松地重新構造自己的零件模型，并自動生成二維工程圖。
結論
液壓閥塊設計一直是液壓行業設計中的難點，倍受廣大液壓設計者的關注。MDTools軟件功能強大，結構合理，操作簡便，對設計和分析液壓閥塊提供了良好的途徑。從某鋼廠實際運用MDTools軟件設計閥塊來看，該方法提供了液壓閥塊的精度和可靠性，降低了制作成本。
