[供應]力士樂A2FM軸向柱塞定量馬達-安裝和運行圖文說明

樓主#
更多 發布于：2019-11-16 11:16
力士樂A2FM軸向柱塞定量馬達概述：
馬達在試運行和工作期間必須充滿液壓油（充滿殼體)。馬達必須在低速和無負載下啟動，直至系統完全放氣。
如果停止運行一段較長的時間，則殼體內的油液會通過工作管路泄漏。重新起動時，必須確保殼體內充滿液壓油；泄漏油必須通過殼體上位置zui高的泄油口排回油箱。
力士樂A2FM軸向柱塞定量馬達安裝位置：
安裝位置任選；對于安裝位置為"軸朝上"的規格10.200，應使用帶放氣口 R 的馬達（訂貨時請用文字說明，規格250.1000在生產時其軸承區帶有放氣口U包括在）。
一、上置式安裝
馬達安裝在油箱的zui低液面以下（標準)
1. 在啟動之前，通過殼體上zui高泄油口為軸向柱塞馬達注滿液壓油。
2. 低速運行馬達直到系統完全放氣（如果管道較長，應通過工作油口A，B放氣)
3. 油箱中泄油管的zui小淹沒深度:200mm（相對于油箱|的zui低油面）
4. 針對安裝位置2的附加措施（軸朝上）：對于安裝位置2，請確保馬達殼體在啟動之前充滿油液。在油口R（規格10.200)或油口U（規格250…1000)放氣。
二、下置式安裝
馬達在油箱zui低液面之上
1. 與上置式的安裝步驟相同。
2. 如果停機時間較長，液壓油會通過工作油管泄出殼體(空氣通過軸封進人殼體）。這樣會導致馬達重新起動時軸承無法得到足夠的潤滑。在重新啟動之前，請通過zui高位置的泄油口為定量馬達注滿油。安裝位置2:通過油口R（規格10200)或油口U（規格250 1000)|放氣。訂購油口R時，請用文字說明。
3. 針對安裝位置2的附加措施（軸朝上）
4. 在這種安裝位置，即使殼體腔還存在一些油，軸承仍然無法得到完全潤滑。因此要在泄油管路安裝一個單向閥（開啟壓力0.5bar)，防止馬達通過泄油管路泄油。

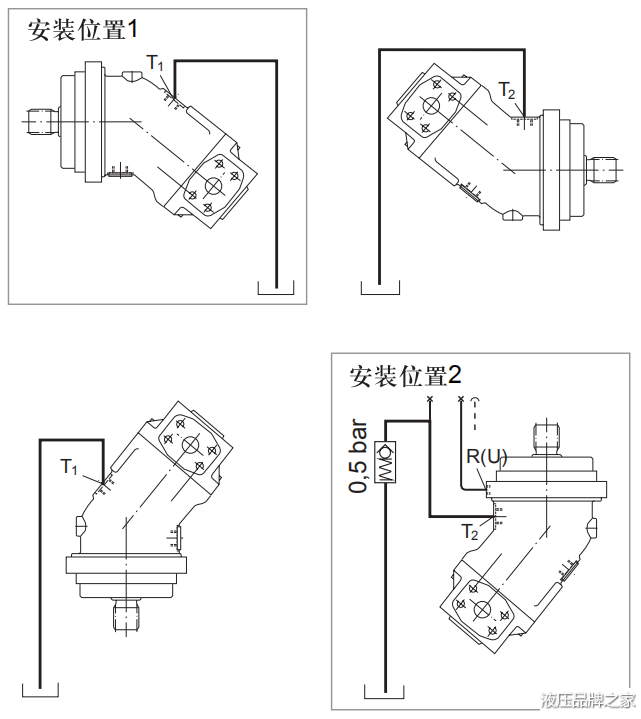

力士樂A2FM軸向柱塞定量馬達安裝圖紙：
以上資料由深圳市大象液壓設備有限公司提供，http://www.daxyeya.com
