[供應]液壓系統非焊接鋼管加工設備卡套預裝機，擠壓成型機，擴口機，彎管機等

樓主#
更多 發布于：2020-03-19 15:36
無焊接液壓管路技術主要包括卡套式、管端擠壓成型式、37°擴口法蘭和90°翻邊法蘭、止推環法蘭連接技術等幾種。

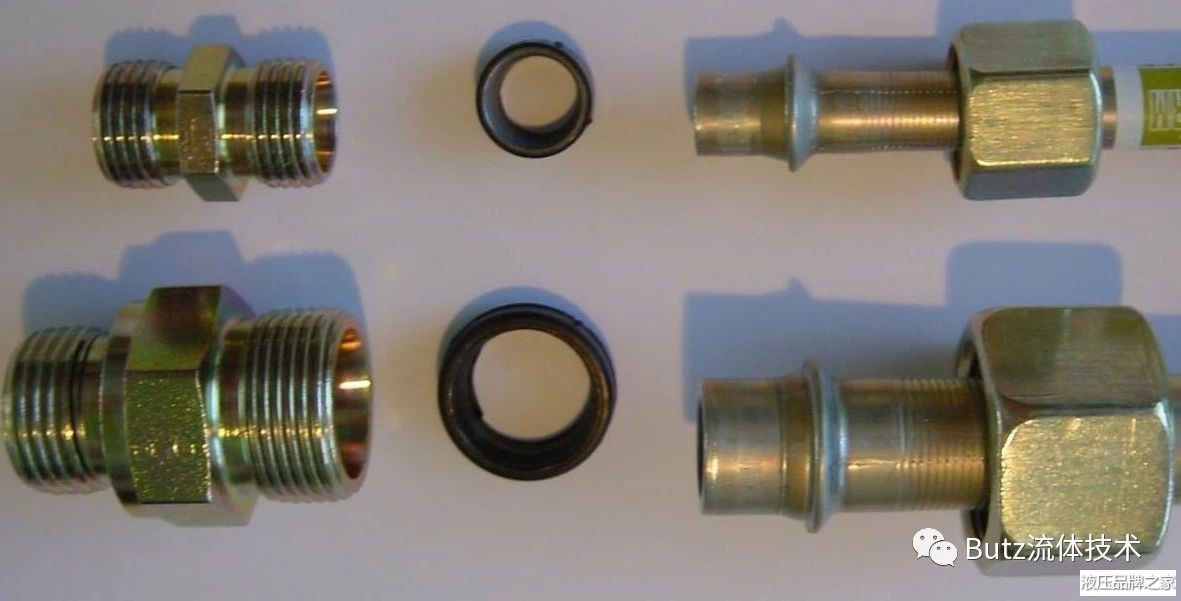

一。卡套式管路連接技術是目前應用比較廣泛的一種連接方式。卡套式管接頭的基本結構是由24°錐接頭體、卡套和螺母三件組成。卡套式連接需要注意的兩個關鍵因素在于：第一，卡套必須經過預裝設備預裝，經過預裝設備預裝之后的卡套會在鋼管表面形成一圈淺淺的隆起部分，最終安裝之后可以保證起到更好的密封效果；第二，卡套的質量很重要，因為卡套是整個卡套式連接中最核心的一環，如果卡套質量有問題，預裝之后無法在鋼管表面形成隆起，那么這個卡套式接頭很有可能會出現滲漏的情況。

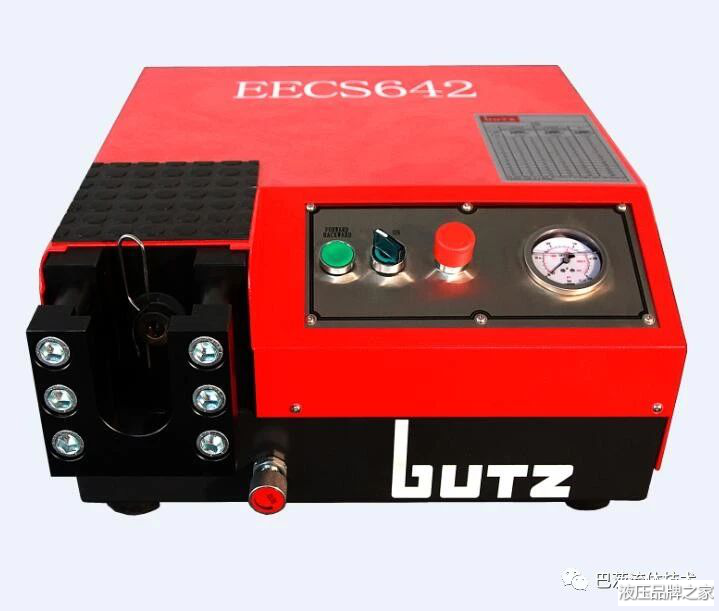

Butz卡套預裝設備和液壓管件可以很好的解決上面的兩個問題，預裝設備簡單耐用、操作簡單；Butz卡套為進口件，質量可靠。

當前行業內可能對卡套式連接存在幾個誤區：1、為什么我們的卡套式接頭容易滲漏？2、為什么我們用的卡套會拔脫？3、為什么卡套式接頭時間久了會滲漏？
1、因為卡套的加工工藝比較復雜，卡套前端和后端需要不同的熱處理工藝，目前國內的熱處理工藝尚有所欠缺，相對來說進口的卡套質量更可靠一些；2、卡套在最終安裝之前，必須和鋼管先進行預裝，如果僅僅只用扳手來安裝，壓力過高時很有可能出現卡套拔脫傷人的情況；3、卡套式接頭說到底屬于硬碰硬的金屬密封，系統振動時間長了之后會導致螺母松動或者卡套金屬疲勞從而引起密封不良。正因為卡套式連接的以上缺點，新型的管端成型式連接便應運而生了。

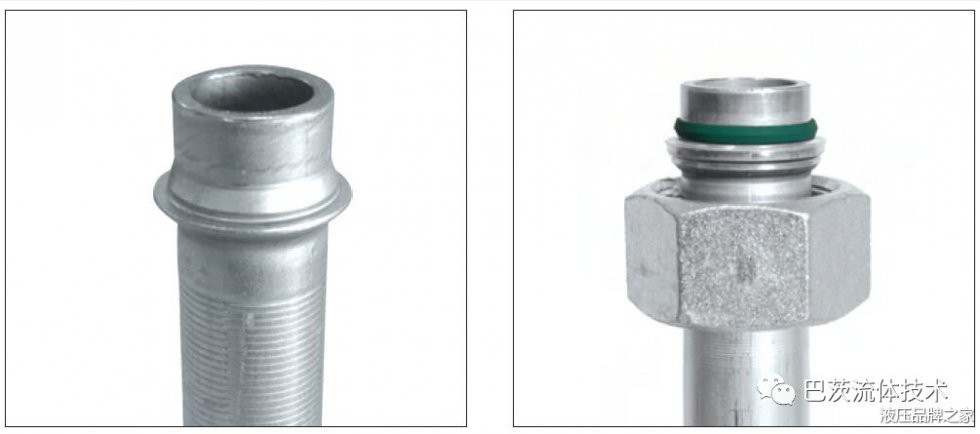

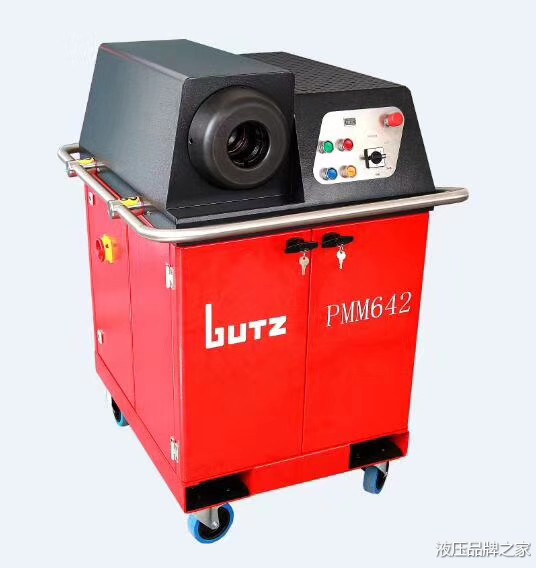

二。管端成型連接（Eo2-form & walform）--壓力范圍：250-800bar；適用鋼管尺寸：6-42mm；適用材料：碳鋼、316不銹鋼。管端成型連接是卡套式連接的升級形式。將螺母套入鋼管之后，用管端擠壓成型機在鋼管管端自動擠壓成型，裝入密封件之后再將接頭體與螺母擰緊，通過接頭體和成型面的鋼性密封以及密封圈密封。優點：低扭矩且安全的安裝；制作過程快速簡單；技術先進無泄漏；可重復拆卸。

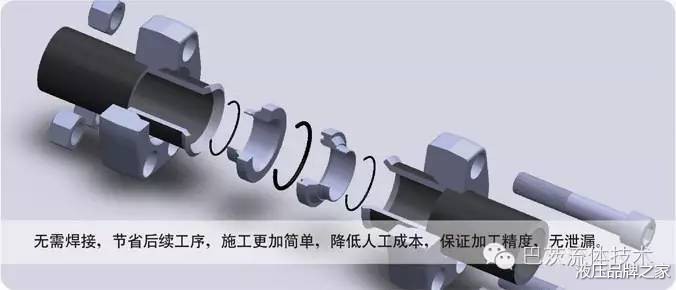

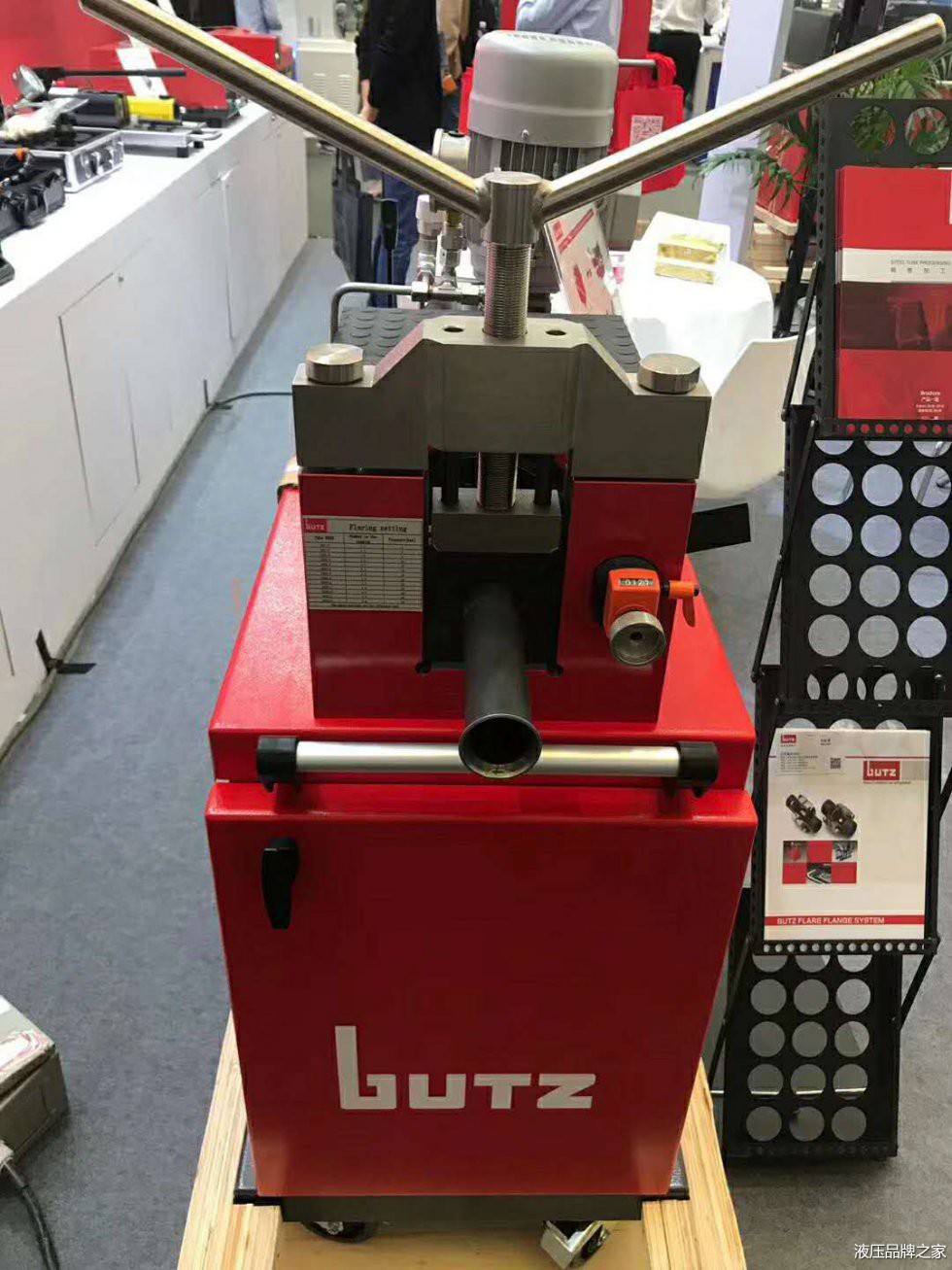

三。非焊接法蘭系統連接--壓力范圍：50--690bar；適用鋼管尺寸范圍：6-170mm；適用材料：碳鋼、不銹鋼鋼管。非焊接法蘭系統連接包含90°翻邊法蘭連接、37°擴口法蘭連接和止推環法蘭連接。最常用的是37°擴口法蘭連接。優點：適用管徑范圍廣；無需焊接、管路更清潔；無泄漏連接；環保。Butz旋壓擴口機PFE170B，適用于6-170mm外徑的鋼管管端旋壓擴口。

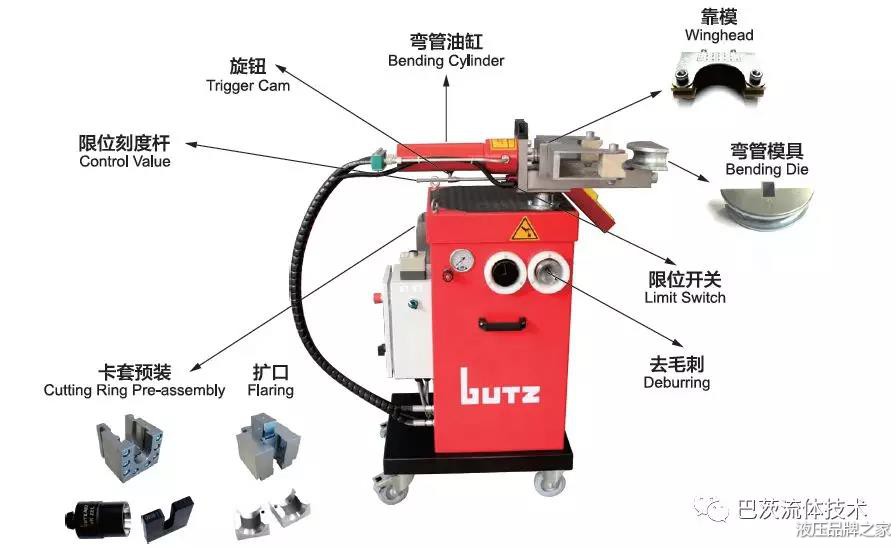

四。鋼管加工中心（集彎管功能，去毛刺，卡套預裝功能，擴口功能一體）液壓傳動能在運行中實行無級調速，BUTZ電動液壓彎管機可以實現勻速彎管，保證折彎處的圓滑過渡不變形。在同等功率的情況下，液壓傳動裝置的體積小，重量輕，慣性小，結構緊湊，而且能傳遞較大的力矩，BUTZ鋼管加工中心SPC642集成彎管、去毛刺、卡套預裝和擴口功能，整機小巧，不管是車間內配管還是現場維修均能勝任。

如果您感覺對哪款設備有興趣可以添加我的手機微信號：18661128795 霍

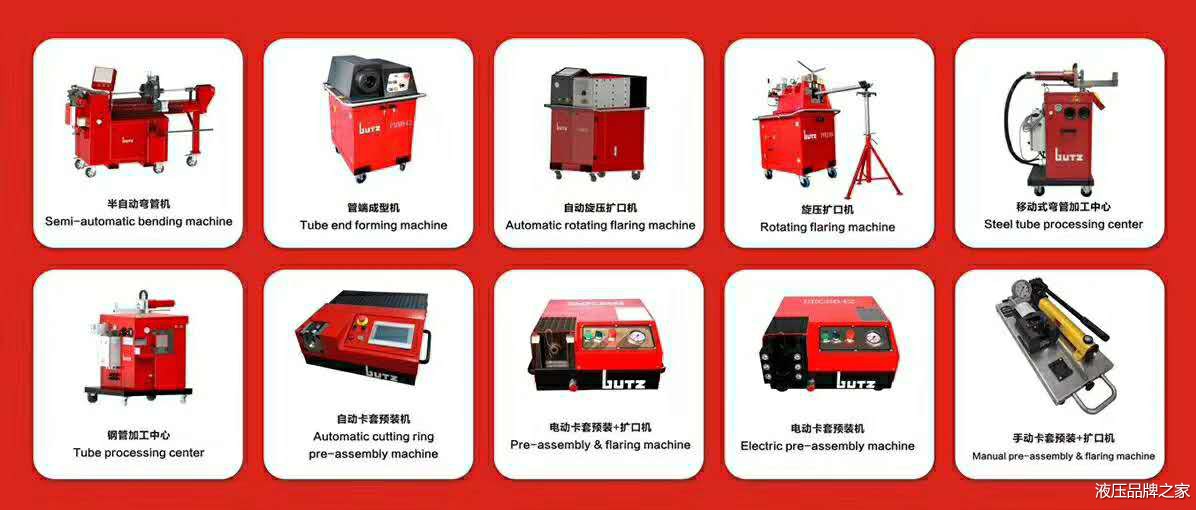

下面是我司設備圖片：
