[挖掘機]秒懂挖掘機液壓系統

樓主#
更多 發布于：2015-12-07 18:59

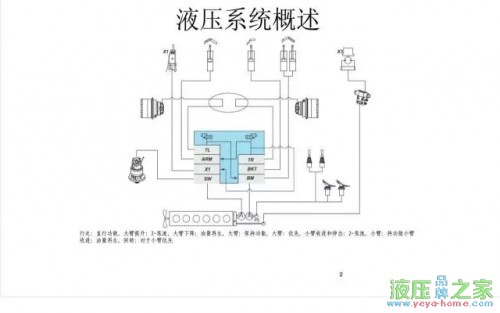

挖掘機的液壓系統就是按照挖掘機工作裝置和各個機構的傳動要求，把各種液壓元件用管路有機地連接起來的組合體。主要包含了液壓油箱、主泵、多路閥、各管路及執行各動作的油缸、馬達等部件。其功能是，以油液為工作介質，利用液壓泵將發動機的機械能轉變為液壓能并進行傳送，然后通過液壓缸和液壓馬達等將液壓能轉返為機械能，實現挖掘機的各種動作。

































喜歡0 評分0
十面埋伏
液壓菜鳥
液壓菜鳥
  • 發帖數27
  • 液壓幣1枚
沙發#
發布于：2020-09-09 14:15
就不能分享個原圖鏈接嗎？
arly
液壓菜鳥
液壓菜鳥
  • 發帖數27
  • 液壓幣84枚
大家好
板凳#
發布于：2020-09-16 13:48
可以做個打包鏈接，或者做個PPT分享，這個資料作為教程很不錯。
第五天37
液壓學徒工一級
液壓學徒工一級
  • 發帖數181
  • 液壓幣65枚
找資料
地板#
發布于：2020-11-30 16:37
太簡易啊 哈哈哈
尋找北極星
液壓學徒工
液壓學徒工
  • 發帖數38
  • 液壓幣57枚
這人很懶，什么都沒留下。
  • 社區居民
4樓#
發布于：2021-03-27 09:28
一看就會，一學就廢，理論聯系實際更容易理解，更能理解實際的問題與需求
﹏゛小不著調的男人ヽ
液壓助理工程師一級
液壓助理工程師一級
  • 發帖數286
  • 液壓幣604枚
哈薩克好好考試
  • 社區居民
5樓#
發布于：2022-05-25 10:38
可以分享個PPT版本文件嗎
華山論劍
液壓學徒工
液壓學徒工
  • 發帖數39
  • 液壓幣17枚
發
6樓#
發布于：2022-06-22 12:16
漲知識了
