摘要：眾所周知，液壓閥塊是由一個長方體的塊來設計的，但是一般時候我們企業中都有特定的閥塊的尺寸參數，為了方便我們快速的來創建一個液壓閥塊的尺寸，全球專業的液壓閥塊設計軟件MDTools能夠快速幫助我們通過便捷的功能來實現它，下面我們來看看怎么操作吧！

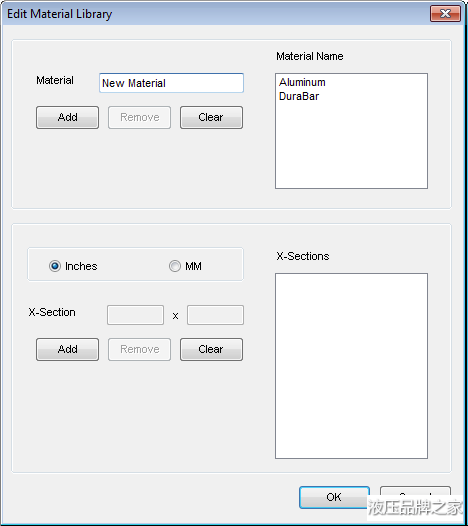

方法： 1. 首先打開MDTools，選擇塊這樣的功能. 2. 在材料和尺寸區域的名稱下拉菜單中選擇材料。 默認的材料是鋁。如果需要的話，您可以改變材料。 3. 從原材料X-截面列表選擇原材料的X截面。 4. 從采用X-截面作為毛坯的列表中選擇要求的選項。 您可以采用X-截面的任何長寬高的組合。 5. 點擊更新塊尺寸。 MDTools 根據選擇的X-截面尺寸更新塊的尺寸，采用X-截面作為毛坯的每個選項對應不同的選擇。 圖片：222.png
6. 輸入塊的第三個尺寸，例如，如果X-截面是塊的寬度和高度，則輸入塊的長度。 7. 輸入這些尺寸的加工容許公差。 8. 點擊應用。 當繪制集成塊時，相關集成塊的尺寸要減去加工容差。 9. 輸入數據完成后，點擊。 MDTools將在SolidWorks建模工作區域自動創建塊。 圖片：333.png  |
|
|
沙發#
發布于：2021-03-02 09:31
MDTools能夠使液壓閥塊在SOLIDWORKS三維建模環境中快速創建尺寸
|
|
