[請教]新手求教這個原理圖怎么看。

樓主#
更多 發布于：2024-04-12 08:24

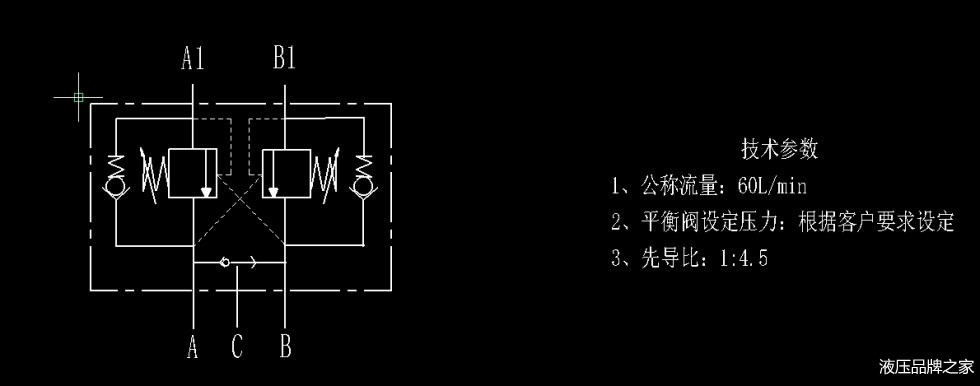

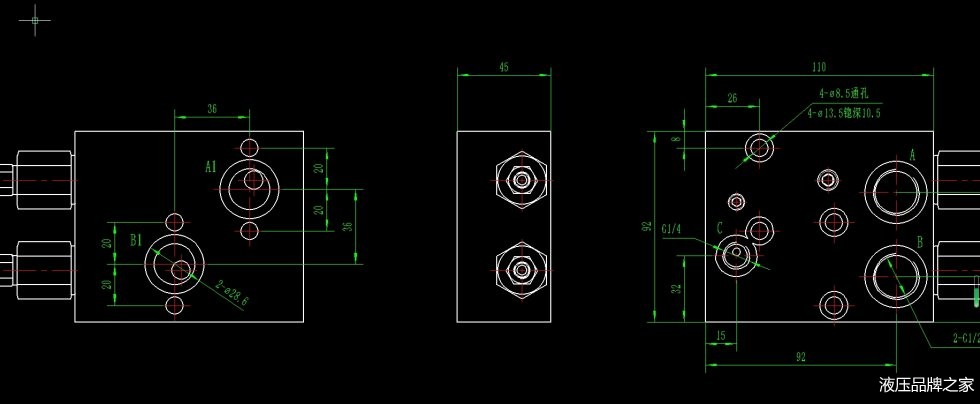

剛入門新手，求教，這個原理圖怎么看，A1-A,B1-B兩個溢流閥，兩側各加了一個單項止回閥，那C口是干什么用，以及兩個溢流閥質檢兩條虛線又是干什么的。


求教，或者老師推薦一下新手從哪入門比較好，謝謝


喜歡1 評分0

最新喜歡：

gongerniugonger...
zw51404
液壓學徒工
液壓學徒工
  • 發帖數30
  • 液壓幣25枚
哎
沙發#
發布于：2024-04-13 18:57
這是典型的馬達回路，c口梭閥選擇高壓回路，一般接順序閥+減壓閥，解馬達剎車，虛線是先導油路
zw51404
液壓學徒工
液壓學徒工
  • 發帖數30
  • 液壓幣25枚
哎
板凳#
發布于：2024-04-13 19:00
圖中的閥應該稱為帶溢流功能先導式平衡閥比較合適，不能叫做溢流閥，太陽CB**系列平衡閥中有這個
34891626
液壓學徒工
液壓學徒工
  • 發帖數24
  • 液壓幣27枚
加油
地板#
發布于：2024-04-14 08:21
zw51404：這是典型的馬達回路，c口梭閥選擇高壓回路，一般接順序閥+減壓閥，解馬達剎車，虛線是先導油路回到原帖
謝謝
34891626
液壓學徒工
液壓學徒工
  • 發帖數24
  • 液壓幣27枚
加油
4樓#
發布于：2024-04-14 08:21
zw51404：圖中的閥應該稱為帶溢流功能先導式平衡閥比較合適，不能叫做溢流閥，太陽CB**系列平衡閥中有這個回到原帖
謝謝
34891626
液壓學徒工
液壓學徒工
  • 發帖數24
  • 液壓幣27枚
加油
5樓#
發布于：2024-04-14 08:30
zw51404：圖中的閥應該稱為帶溢流功能先導式平衡閥比較合適，不能叫做溢流閥，太陽CB**系列平衡閥中有這個回到原帖
帶溢流功能先導式平衡閥
34891626
液壓學徒工
液壓學徒工
  • 發帖數24
  • 液壓幣27枚
加油
6樓#
發布于：2024-04-14 08:31
zw51404：圖中的閥應該稱為帶溢流功能先導式平衡閥比較合適，不能叫做溢流閥，太陽CB**系列平衡閥中有這個回到原帖
中間部分，兩個交叉的虛線是什么意思
cnsdwsm
液壓高級工程師
液壓高級工程師
  • 發帖數322
  • 液壓幣9993枚
這人很懶，什么都沒留下。
  • 社區居民
  • 最愛沙發
  • 忠實會員
7樓#
發布于：2024-04-14 09:02
典型的平衡閥回路
A控制B1回路開啟，B控制A1 回路開啟。圖中交叉虛線就是這個用處。

多看看液壓書就知道了
asdfng
液壓學徒工
液壓學徒工
  • 發帖數39
  • 液壓幣118枚
1
8樓#
發布于：2024-04-15 11:27
11
1875172004
液壓工程師一級
液壓工程師一級
  • 發帖數587
  • 液壓幣3740枚
美美噠
  • 社區居民
  • 最愛沙發
  • 忠實會員
9樓#
發布于：2024-05-26 06:15
漲知識了
WARREN
液壓學徒工
液壓學徒工
  • 發帖數33
  • 液壓幣39枚
這人很懶，什么都沒留下。
10樓#
發布于：2024-08-01 11:42
一同學習
rdmeq888
液壓菜鳥
液壓菜鳥
  • 發帖數7
  • 液壓幣29枚
今天我非常開心
11樓#
發布于：2024-09-17 16:13
雙向平衡閥
